互连接线图的各个视图应画在一个平面上，以表示单元之间的连接关系，各单元的围框用点划线表示。各单元间的连接关系既可用连续线表示，也可用中断线标示。
【例】绘制如图2-34所示的接线图。
图2-34互连接线图例
画法步骤
（1）创建新的图形文件 选择→【开始】→【程序】→【Autodesk】→【AutoCAD2008中文版】→【AutoCAD2008】进入AutoCAD2008中文版绘图主界面。
（2）绘制三个主框架
选择线型为点划线 ∥
<!--[if !vml]-->
<!--[endif]-->选择线的宽度为0.18 ∥
<!--[if !vml]-->
<!--[endif]-->命令: _rectang ∥启用长方形命令
<!--[if !vml]-->
<!--[endif]-->指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: ∥绘图区域单击一点
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:
∥单击另一角点，大小自定，绘制第一个矩形
命令: _rectang ∥启用长方形命令
<!--[if !vml]--><!--[endif]-->指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: ∥绘图区域单击一点
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:
∥单击另一角点，大小自定，绘制第二个矩形
命令: _rectang ∥启用长方形命令
<!--[if !vml]--><!--[endif]-->指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: ∥绘图区域单击一点
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:
∥单击另一角点，大小自定，绘制第三个矩形
结果如图2-35所示。
图2-35画图步骤1
（2）绘制三个主框架内的小方框
选择线的宽度为0.3 ∥
<!--[if !vml]-->
<!--[endif]-->命令: _rectang ∥ 启用长方形命令
<!--[if !vml]--><!--[endif]-->指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: ∥绘图区域单击一点
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:
∥单击另一角点，大小自定，绘制第一个矩形
命令: _copy ∥启用复制
<!--[if !vml]-->
<!--[endif]-->命令选择对象: 指定对角点: 找到 1 个 ∥选择小方框
当前设置: 复制模式 = 多个
指定基点或 [位移(D)/模式(O)] <位移>: ∥小方框的右下角点
指定第二个点或 <使用第一个点作为位移>: ∥正交打开，依次进行复制
结果如图2-36所示。
图2-36画图步骤2
（3）检查图形，绘制连接线
选择线的宽度为0.13 ∥
<!--[if !vml]-->
<!--[endif]-->命令: _line 指定第一点: ∥启用直线
<!--[if !vml]-->
<!--[endif]-->命令指定下一点或 [放弃(U)]: ∥正交打开，按从左到右顺序依绘制

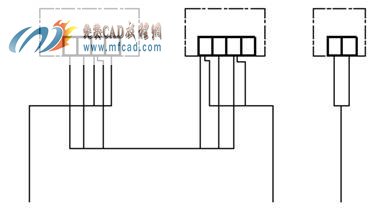

结果如图2-37所示。
图2-37画图步骤3

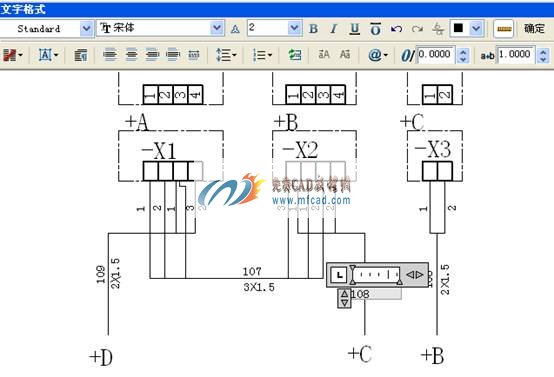

（4）命令: _mtedit ∥启用多行文字
<!--[if !vml]-->
<!--[endif]-->命令标注文字时，字体为宋体字，大小根据图形的实际大小来确定字的高度，为了能保证字体的一致性，建议学生同样大小的字体确定一个之后，其余都进行复制，然后对复制后的文字双击进行修改，这样效率比较高。如果文字的方向不一致，可先标出一个，对其进行旋转，这样就能满足要求了。
结果如图2-38所示。
图2-38画图步骤4
